Hjem / Produkt / JDB solid-sprudlende lager / Trinn-flens selvsmørende bronsebøssing Grafittplukket glidehylselager JOSG
engros Trinn-flens selvsmørende bronsebøssing Grafittplukket glidehylselager JOSG
Trinn-flens selvsmørende bronsebøssing Grafittplukket glidehylselager JOSG
  • Trinn-flens selvsmørende bronsebøssing Grafittplukket glidehylselager JOSG

Trinn-flens selvsmørende bronsebøssing Grafittplukket glidehylselager JOSG

Produktbeskrivelse:

JOSG Step-flensgrafittplugget bronsebøssing er laget av høyfast bronselegering med innebygd solid grafitt som tørt smøremiddel. Unik avtrappet flensstruktur realiserer to-trinns posisjonering under montering for nøyaktig installasjon. Egnet for lavhastighets, tung last frem- og tilbakegående og svingebevegelse uten kontinuerlig oljetilførsel. Mye brukt i automasjonsutstyr, sprøytestøper, tekstilmaskiner og hydrauliske komponenter.

Kontakt oss
Tidligere：Senterflens Bronsebøssing med solid grafittinnsatser Oljefri glidelager for form- og automatiseringsutstyr JEGB/JEGBK
Neste：En-flens selvsmørende bronsebøssing Grafittplukket glidehylselager JEFW

Produktbeskrivelse

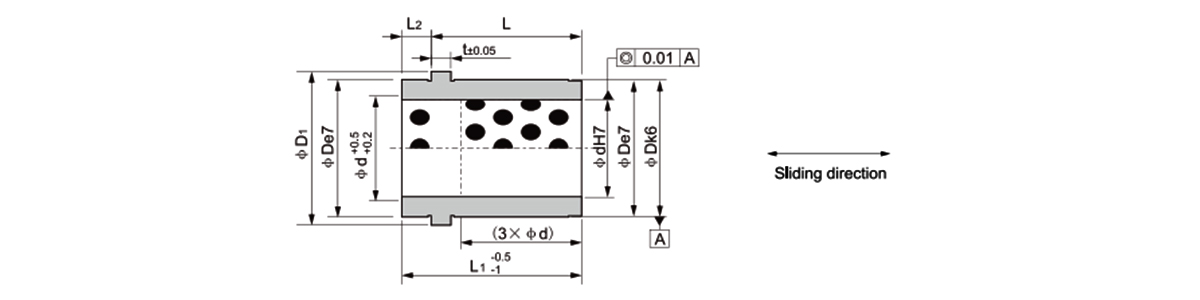

Standard nr d L L 1 L 2 t D Toleranse D 1 L 1
e7 k6
JOSG-9×15 9 12 15 3 3 14 -0,032
-0,050 		0.012
0.001 		16 9 0.015
0
JOSG-9×20 17 20
JOSG-9×25 22 25
JOSG-9×30 27 30
JOSG-9×39 36 39
JOSG-10×15 10 12 15 10
JO5G-10×20 17 20
JOSG-10×25 22 25
JOSG-10×30 27 30
JOSG-10×39 36 39
JOSG-14×26 14 17 26 9 6 20 -0,040
-0,061 		0.015
0.002 		25 14 0.018
0
JO5G-14×31 22 31
J0SG-14×36 27 36
JOSG-14×45 36 45
JOSG-14×55 46 55
JOSG-14×65 56 65
JOSG-15×26 15 17 26 15
JOSG-15×31 22 31
JOSG-15×36 27 36
JOSG-15×45 36 45
JOSG-15×55 46 55
JOSG-15×65 56 65
JOSG-18×26 18 17 26 26 31 18
JOSG-18×31 22 31
JOSG-18×36 27 36
JOSG-18×45 36 45
JOSG-18×55 46 55
JOSG-18×65 56 65
JOSG-18×75 66 75
JOSG-20×26 20 17 26 20 0.021
0
JOSG-20×31 22 31
JO5G-20×36 27 36
JOSG-20×45 36 45
JOSG-20×55 46 55
J0SG-20×65 56 65
JOSG-20×75 66 75
JOSG-22×26 22 17 26 30 35 22
JOSG-22×31 22 31
JOSG-22×36 27 36
JOSG-22×45 326 46
JOSG-22×55 46 55
JOSG-22×65 56 65
JOSG-22×75 66 75
JOSG-22×85 76 85
JOSG-22×95 86 95
JOSG-24×26 24 17 26 42 -0,040
-0,061 		0.015
0.002 		35 24 0.021
0
JOSG-24×31 22 31
JOSG-24×36 27 36
JOSG-24×45 36 45
JOSG-24×55 46 55
JOSG-24×65 56 65
JOSG-24×75 66 75
JOSG-24×85 76 85
JOSG-24×95 86 95
JOSG-30×36 30 27 36 -0,05
-0,075 		0.018
0.002 		47 30
JOSG-30×45 36 45
JOSG-30×55 46 55
JOSG-30×65 56 65
JOSG-30×75 66 75
JOSG-30×85 76 85
JOSG-30×95 86 95
JOSG-30×105 96 105
JOSG-30×125 116 125
JOSG-32×36 32 27 36 32
JOSG-32×45 36 45
JOSG-32×55 46 55
JOSG-32×65 56 65
JOSG-32×75 66 75
JOSG-32×85 76 85
JOSG-32×95 86 95
JOSG-32×105 96 105
JOSG-32×125 116 125
JOSG-40×68 40 56 68 12 10 54 -0,060
-0,090 		0.021
0.002 		60 40 0.025
0
JOSG-40×78 66 78
JOSG-40×88 76 88
JOSG-40×98 86 98
JOSG-40×108 96 108
JOSG-40×128 116 128
JOSG-40×148 136 148
JOSG-40×168 156 168
JOSG-42×68 42 56 68 42
JOSG-42×78 66 78
JOSG-42×88 76 88
JOSG-42×98 86 98
JOSG-42×108 96 108
JOSG-42×128 116 128
JOSG-42×148 136 148
JOSG-42×168 156 168

Produktintroduksjon

Trinnflens | Grafitt plugget

Selvsmørende bronsebøssing med trinnflens Grafittplukket glidehylselager

Avtrappet flensprofil Grafitt plugget Skyvehylse
Produktoversikt

Denne selvsmørende bronsebøssingen med trinn-flens har en unik trinn-flensprofil som gir progressiv aksial plassering og økt lastfordeling. Flensen har en design med trinn i diameter, slik at bøssingen kan settes inn i forsenkninger med varierende dybder samtidig som den opprettholder konsistent aksial posisjonering. Grafittplugger er fordelt over den sylindriske boringen og flensflaten, og gir vedlikeholdsfri smøring for både radiell og aksial belastning. Bronsesubstratet støtter statiske belastninger opp til 210 N/mm². Tilpassede flensgeometrier, dimensjoner og grafittmønstre er tilgjengelig basert på applikasjonskrav.

Stepped-Flange Self-lubricating Bronze Bushing
Avtrappet flensprofil Progressiv flensdesign gir økt lastfordeling og rommer varierende forsenkningsdybder. Forbedrer aksial stabilitet.
Grafitt plugget Lubrication Grafittplugger med høy renhet på boring og flensflate. Gir kontinuerlig smøring for glidehylseapplikasjoner uten ekstern olje.
Høy lastekapasitet Bronsesubstrat støtter statiske belastninger opp til 210 N/mm². Egnet for tunge skyvehylser og guideapplikasjoner.
Tilpassbar konfigurasjon Avtrappet flensgeometri, dimensjoner, grafittmønster og boringstoleranser kan justeres for å møte spesifikke brukskrav.
Kjernefordeler
  • Avtrappet flens rommer varierende forsenkningsdybder for fleksibel installasjon
  • Grafittplukket design eliminerer smørevedlikehold i produksjonen
  • Flensgeometri gir økt lastfordeling og aksial stabilitet
  • Bronsesubstrat gir korrosjonsbestandighet og høy belastningskapasitet
  • Tilpassede trinnprofiler tilgjengelig for ikke-standardapplikasjoner
Produktegenskaper
  • Materialee: CuSn8 bronse med grafittplugger av høy renhet
  • Flensprofil: Avtrappet (multi-diameter)
  • Grafittdekning: 20-25% på boring, 14-18% på flens
  • Boringstoleranse: ISO H8 ved 20°C referanse
  • Driftstemperatur: -40°C til 260°C kontinuerlig
Applikasjonsscenarier
Skyvehylseføringssystemer Hydrauliske sylindre dreielager Lineære bevegelseslederforinger Tungt utstyr lenkelager Pressverktøys glideføringsbøsninger Pivotlager for bilfjæring Industriell automatisering glidelager Tilpassede skyvemekanismer
Tilpasning tilgjengelig Trinn-flensbøssinger kan tilpasses for spesifikke skyvehylseapplikasjoner. Alternativer inkluderer tilpasset boring og ytre diametre, trappet flensgeometri og tykkelse, grafittpluggtetthet og boringstoleranser. Teknisk konsultasjon tilgjengelig for ikke-standard konfigurasjoner.
ID-rekkevidde: 6-100 mm OD-rekkevidde: 12-130 mm Flens: Avtrappede tilpassede profiler
Ofte stilte spørsmål
Hva er fordelen med en trappeflens fremfor en standardflens
En trappeflens gir progressiv aksial plassering og kan romme forsenkninger med varierende dybder. Dette gjør at bøssingen sitter sikkert i applikasjoner der husets forsenkningsgeometri ikke er jevn.
Hvordan er grafittplugger fordelt på trinnflensen
Grafittplugger er anordnet i sirkulære mønstre på hvert trinn av flensflaten. Antall plugger varierer basert på flensdiameter, noe som sikrer ensartet smøring over hele den trinnede overflaten.
Kan den trinnede flensgeometrien tilpasses
Ja. Den trinnvise flensprofilen, inkludert antall trinn, trinnhøyder og trinndiametre, kan tilpasses for å møte spesifikke bruks- og huskrav.
Hva er anbefalt installasjonsmetode for flenslagre med trinn
Presspasning med et verktøy som kontakter det største trinnet på flensen jevnt. Sørg for at forsenkningsdybdene stemmer overens med hvert trinndimensjon for riktig sitte- og lastfordeling.
Hvordan bestemme når du skal bytte ut et flenslager med trinn
Bytt ut når borediameterslitasje overstiger 0,06 mm, slitasje på flenstrinnstykkelse overstiger 0,08 mm, eller når grafitt på et flenstrinn faller under 12 % av opprinnelig overflateareal.
Type Avtrappet flens
Material CuSn8 bronse
Smøring Grafitt plugget
Maks belastning 210 N/mm²
Egendefinert Tilgjengelig
