Hjem / Produkt / JDB solid-sprudlende lager / Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg JTWP
engros Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg JTWP
Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg JTWP
  • Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg JTWP
  • Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg JTWP
  • Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg JTWP

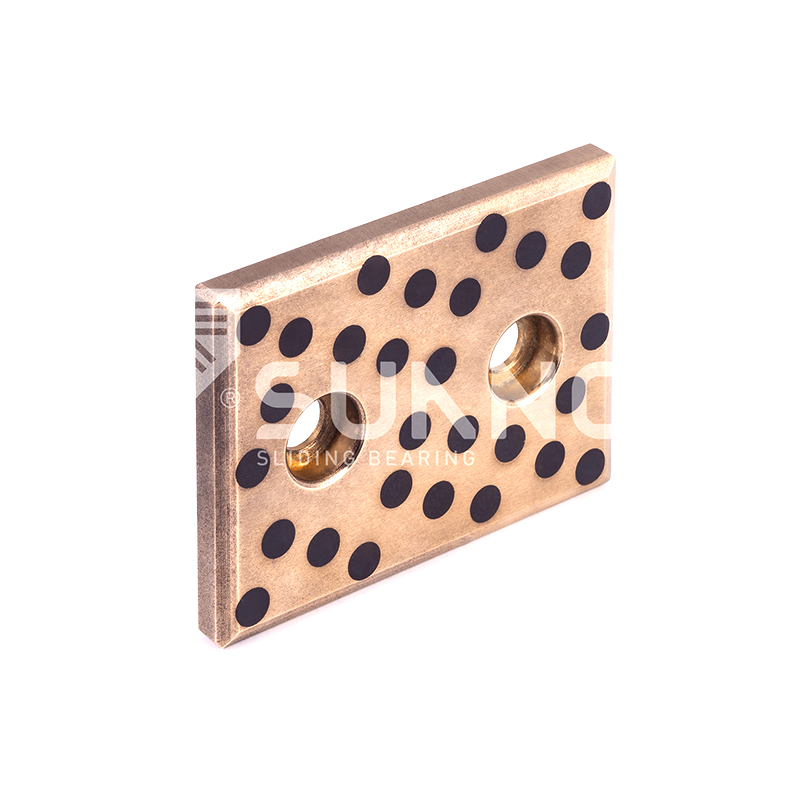

Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg JTWP

Produktbeskrivelse:

Firkantet grafittplukket bronsesliteplate er produsert av høystyrke bronselegering med innebygd solid grafitt som fast smøremiddel. Den flate platestrukturen er designet for plan glidebevegelse. Den oppnår vedlikeholdsfri drift under forhold med lav hastighet og tung belastning uten kontinuerlig oljetilførsel. Mye brukt til sprøytestøpeformer, støpeformer, skyveføringer for automatiseringsutstyr og mekaniske friksjonsdeler.

Kontakt oss
Tidligere：Flensløs grafitt bronse sliteblokk, firkantet selvsmørende bronse ledeplate JESW
Neste：JSOL innebygd bronse oilless slitasjeplate for standardkomponenter

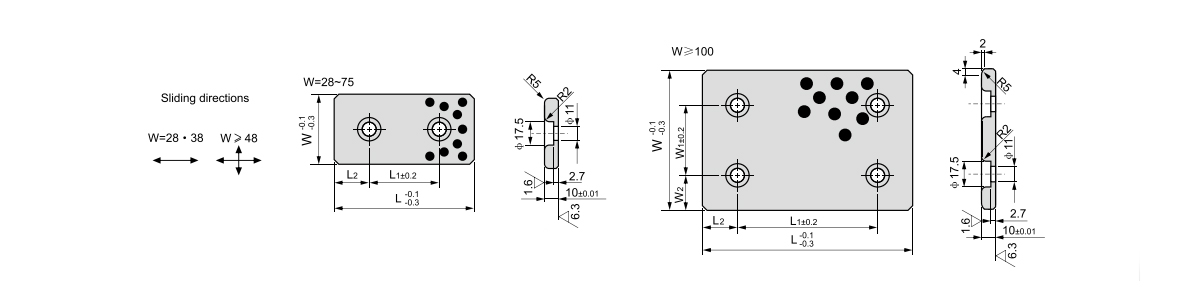

Produktbeskrivelse

Standard nr. W L W 1 W 2 L 1 L 2
JTWP-28X75 28 75 - - 45 15
JTWP-28X100 100 50 25
JTWP-28X125 125 75
JTWP-28X150 150 100
JTWP-38X75 38 75 45 15
JTWP-38X100 100 50 25
JTWP-38X125 125 75
JTWP-38X150 150 100
JTWP-48X75 48 75 45 15
JTWP-48X100 100 50 25
JTWP-48X125 125 75
JTWP-48X150 150 100
JTWP-48X200 200 150
JTWP-58X75 58 75 45 15
JTWP-58X100 100 50 25
JTWP-58X150 150 100
JTWP-75X75 75 75 25
JTWP-75X100 100 50
JTWP-75X125 125 75
JTWP-75X150 150 100
JTWP-75X200 200 150
JTWP-100X100 100 100 50 25 50
JTWP-100X125 125 75
JTWP-100X150 150 100
JTWP-100X200 200 150
JTWP-100X250 250 200
JTWP-125X150 150 37.5 100
JTWP-125X200 200 150
JTWP-125X250 250 200
JTWP-150X150 150 150 100 25 100
JTWP-150X200 200 150

Produktintroduksjon

Rektangulær Grafitt innebygd Slitasjepute

Rektangulær, innebygd grafitt bronse slitepute, vedlikeholdsfri bronse ledeplate for mugg

Rektangulær Profile Formstyreplate Vedlikeholdsfri
RP Rektangulær Pad
260 Maks temperatur °C
175 N/mm² Last
Rectangular Embedded Graphite Bronze Wear Pad
Produktoversikt

Denne rektangulære, innebygde sliteputen i grafittbronse er utformet som en vedlikeholdsfri styreplate for støpe- og verktøyapplikasjoner. Den rektangulære profilen gir en stabil, ikke-roterende styreflate for lineær bevegelse. Grafittplugger er innebygd i glideflaten, og gir kontinuerlig smøring uten ekstern olje. Bronsesubstratet gir slitestyrke og lastekapasitet opp til 175 N/mm². Tilpassede dimensjoner, grafittmønstre og monteringshullkonfigurasjoner tilgjengelig for å møte spesifikke støpe- og verktøykrav.

Rektangulær guideprofil Stabil ikke-roterende rektangulær form. Ideell for støpestyreplater og lineære styreapplikasjoner der orientering er viktig.
Innebygde grafittplugger Grafittplugger innebygd i glideflaten. Gir vedlikeholdsfri smøring for applikasjoner med støpestyreplater.
Form og verktøy optimalisert Spesielt designet for støpestyreplater og verktøyapplikasjoner. Bronsesubstrat motstår slitasje og tåler høye belastninger.
Tilpassbar konfigurasjon Lengde, bredde, tykkelse, grafittmønster og monteringshull kan justeres for å møte spesifikke form- og verktøykrav.
Kjernefordeler
  • Rektangulær profile provides stable, non-rotating guide surface for mold applications
  • Grafitt innebygd design eliminerer smørevedlikehold i produksjonen
  • Bronsesubstrat gir slitestyrke og høy belastningskapasitet
  • Tilpassede dimensjoner tilgjengelig for spesifikke krav til støpestyreplater
  • Monteringshull kan konfigureres for enkel installasjon
Produktegenskaper
  • Materialee: CuSn8 bronse med grafittplugger av høy renhet
  • Profil: Rektangulær flensløs
  • Grafittdekning: 18-22 % på glidende overflate
  • Tykkelsestoleranse: ISO h9 ved 20°C referanse
  • Driftstemperatur: -40°C til 260°C kontinuerlig
Applikasjonsscenarier
Formstyreplatesystemer Verktøyføringsoverflater Injeksjonsstøpeglideføringer Støpte styreplater Automasjonsutstyrs styreputer Sliteplater for tungt utstyr Trykk på verktøyets glideflater Skreddersydde applikasjoner for formguide
Tilpasning tilgjengelig Rektangulære sliteputer og styreplater kan tilpasses for spesifikke form- og verktøyapplikasjoner. Alternativer inkluderer tilpasset lengde, bredde, tykkelse, grafittpluggmønster, plassering av monteringshull og overflatefinish. Teknisk konsultasjon tilgjengelig for ikke-standard konfigurasjoner.
L x B: Egendefinert Tykkelse: 5-40mm Montering: Tilpassede hull
Ofte stilte spørsmål Raske svar på vanlige tekniske henvendelser

En rektangulær styreplate gir en stabil, ikke-roterende styreflate som opprettholder orienteringen. Dette er essensielt for formapplikasjoner der presis justering og konsistent glideretning er nødvendig.

Grafittplugger er anordnet i et rutenett eller forskjøvet mønster over glideflaten. Antallet og avstanden mellom plugger avhenger av putedimensjonene, noe som sikrer jevn smøring over hele styreflaten.

Ja. Tilpassede monteringshullkonfigurasjoner kan spesifiseres, inkludert forsenkede hull, gjengede hull eller gjennomgående hull. Hullplasseringer og -størrelser bestemmes basert på krav til formplater.

Monter med bolter gjennom de angitte monteringshullene. Sørg for at monteringsoverflaten er flat og ren. Trekk til boltene i henhold til spesifikasjonene for å forhindre forvrengning av styreplaten.

Skift ut når overflateslitasjen overstiger 0,5 mm, når grafitten på glideoverflaten faller under 12 % av original dekning, eller når puten viser tegn til sprekker eller deformasjon.

Type Rektangulær pute
Material CuSn8 bronse
Smøring Grafitt innebygd
Maks belastning 175 N/mm²
Egendefinert Tilgjengelig
